Fishbone Diagram - Ursachen-Folgen-Kette - Ursache-Wirkungs-Diagramm
Application - Use - Example - Tools - Templates
Application
A diagram showing one problem and its large number of possible causes. The
detailed causes will be attached to a small number of categories. So the
completet diagram looks like the skeleton of a fish.
The fishbone diagram is used for
- a clear representation of the problem in the general context and
- a suggestion of the team members to identify the problem causes due to
their own knowledge.
Use
![](../common/images/mi_tun.jpg) |
Write the problem on the right-hand side of the
Page. Draw a large arrow pointing towards
the problem. |
![](../common/images/mi_tun.jpg) |
Draw smaller arrows indicating the main categories of causes (a good many
times 6-M-Method: Man, Management, Material, Method, Machine und Milieu
(ambience)). |
![](../common/images/mi_tun.jpg) |
Brainstorm for detailed causes within
the main categories. Attach each detailed cause to the appropriate main
category. |
![](../common/images/mi_check.jpg) |
Break down the detailed causes by brainstorming for further
particulars. |
Example

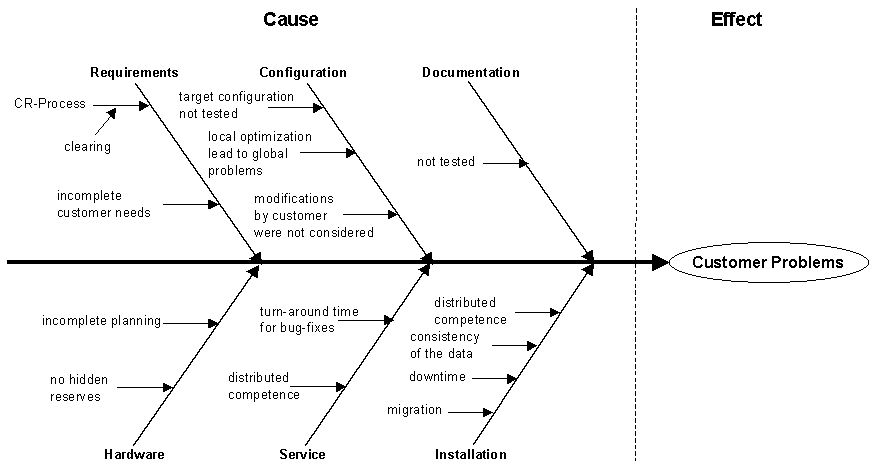

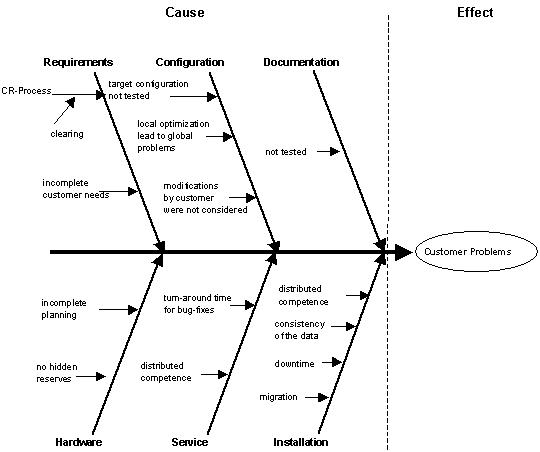

A search for potential error causes.
Tools
MS Excel.
Templates
EXCEL Form: Fishbone Diagram
